WP2/WP3系列船用柴油发电机组

更新时间:2019-06-01 15:14  作者:品牌发电机

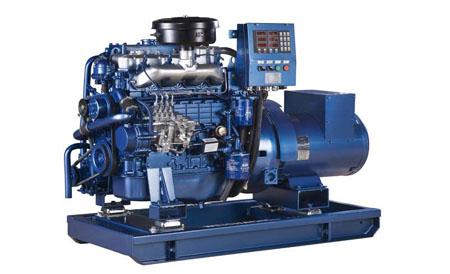

WP2/WP3系列船用柴油发电机组
产品简介:
    WP2/WP3系列船用潍柴柴油发电机组发动机选用潍柴动力生产的WP2/3系列柴油机,发电机选用国内知名品牌的发电机,如马拉松、兰电等,功率范围自16kW-30kW,可提供CCS船检,ZY船检证书。
    发电机:马拉松电机、兰电电机等,发电机绝缘等级不低于H级。
主要特点
    本系列机组具有油耗低、体积小、重量轻、布局合理、结构紧凑等特点。柴油机采用压力润滑,不需要起动前预润滑,缩短了启动时间。
可选配置
    柴油机仪表:机载普通仪表/机载数显仪表
    停机电磁铁
    发电机机型:马拉松/斯坦福/兰电/西门子/其他
    电压:400V/440V
    频率:50Hz/60Hz
技术参数表
序号 项目 WP2.1CD18E1 WP2.5CD22E1 WP3.9CD33E1 WP4.3CD38E2
1 型式 4缸、水冷、直列、四冲程、直喷
2 缸径/行程(mm) 85/100 90/100 102/118 105/125
3 总排量(L) 2.1 2.5 3.9 4.3
4 标定功率 18 22 33 38
5 标定转速(r/min) 1500
6 最低燃油消耗率(g/kW.h) ≤232
7 机油燃油消耗率(g/kW.h) ≤1.36
8 怠速(r/min) 650±50
9 调速方式 机械调速
10 稳态调速率 ≤5
11 发火顺序 1-3-2-4
12 启动方式 DC12V电启动
13 冷却方式 水冷强制循环
14 润滑方式 压力润滑
15 润滑油容量(L) 7 8
16 曲轴转向 逆时针(面向飞轮端)


WP2/ WP3系列船用柴油发电机组型谱表(马拉松电机)

型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ12J-W2 12 WP2.1CD18E1 17.5 自然吸气 1258 757 1037 467
CCFJ16J-W2 16 WP2.5CD22E1 22 自然吸气 1275 761 1113 467
CCFJ24J-W2 24 WP3.9CD33E1 33.3 自然吸气 1430 719 1157 490
CCFJ30J-W2 30 WP4.3CD38E2 38 自然吸气 1430 719 1157 500

WP2/WP3系列船用柴油发电机组型谱表(兰电电机)
型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ12J-W3 12 WP2.1CD18E1 17.5 自然吸气 1364 757 1037 470
CCFJ16J-W3 16 WP2.5CD22E1 22 自然吸气 1381 761 1113 472
CCFJ24J-W3 24 WP3.9CD33E1 33.3 自然吸气 1580 719 1163 500
CCFJ30J-W3 30 WP4.3CD38E2 38 自然吸气 1580 719 1163 520


WP2/WP3系列船用柴油发电机组安装及外形尺寸(马拉松发电机)
机组型号 A A1 B L L1 W W1 H R D
CCFJ12J-W2 110 450 580 1258 1115 757 640 1037 6 19
CCFJ16J-W2 110 450 580 1275 1115 761 640 1113 6 19
CCFJ24J-W2 120 540 580 1430 1318 719 640 1157 6 19
CCFJ30J-W2 120 540 580 1430 1318 719 640 1157 6 19

WP2/WP3系列船用柴油发电机组安装及外形尺寸(兰电发电机)
机组型号 A A1 B L L1 W W1 H R D
CCFJ12J-W3 110 450 580 1364 1115 757 640 1037 6 19
CCFJ16J-W3 110 450 580 1381 1115 761 640 1113 6 19
CCFJ24J-W3 120 540 580 1580 1318 719 640 1163 6 19
CCFJ30J-W3 120 540 580 1580 1318 719 640 1163 6 19

安装使用要求:
燃油系统:
    用户自备油箱应干净,无生锈和腐蚀现象并应有放油装置;
    油箱出油管口位置应高于油箱底部30mm以上,油管内径不小于9mm;
    机油面要求高于柴油机输油泵-0.5~3m。
润滑系统:
    柴油机润滑系统所有零部件及管路出厂时已安装连接好,用户不能进行调整;
    为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
冷却系统:
    机组安装海水泵。
    海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
进排气系统:
    柴油机随机带空气滤清器,用户自备空气滤清器时,未污染状态最大阻力不允许超过6±2kPa,污染状态允许的最大阻力为8±2kPa。
    进排气管路阻力越小越好,要求有足够管径和面积,弯曲尽量少;
    外接管路的重量不能置于增压器上,应予以可靠固定。增压柴油机排气总管和消声器阻力之和不超过12kPa。
    伸出舱外的进、排气管口必须有防水及杂物掉入的装置。
电气系统:
    电气系统主要由起动机、仪表盘、充电发电机、蓄电池(用户自备)和熄火控制器等组成,用户自备蓄电池规格120A·h/12V,根据要求连接电路。蓄电池与起动电机之间的主连接导线截面积不小于50mm2,如果导线长度超过1.5m,截面应适当增大;
    机组仪表可根据用户要求提供标准配置的机载普通仪表。仪表箱严禁接到整流电源上。
    选用机载普通仪表时,仪表盘上已配置了水温表、油温表、油压表、转速表和充电电流表,并配置有启动钥匙开关,配合熄火控制器进行停机操作。无配套的远程仪表。
    选用机载数显仪表时,仪表盘上配置有水温表、油温表、油压表和转速表充电指示以及相关的报警指示灯;启动钥匙开关,配合熄火控制器进行停机操作。远程仪表必须与柴油发电机组监控仪表配套使用,远程仪表根据用户合同供货;
机组吊装要求:
    机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
    机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
安装要求
    1. 为保证柴油发电机组正常工作,机舱必须具有通风措施;
    2. 潍柴柴油发电机组上方、柴油发电机组周围要留有足够的空间,以便柴油机操作与维护;柴油机吊缸高度0.8m。
    3. 柴油发电机组安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
    4. 柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
    5. 机组柴油机与进出水管、油管连接,需要用软管过渡,不得将管路与柴油机进行刚性连接。连接软管用户自备。
