型式 |
3/4/6缸、水冷、直列、四冲程、直喷 |
缸径/行程(mm) |
105/120、105/130 |
总排量(L) |
3.12/4.16/6.23 |
燃油消耗率(g/kW.h) |
≤208 |
怠速(r/min) |
650±50 |
稳定调速率(%) |
≤5 |
发火顺序 |
1-3-2/1-3-2-4/1-5-3-6-2-4 |
起动方式 |
电起动/气电双起动 |
冷却方式 |
水冷强制循环 |
润滑方式 |
压力润滑 |
曲轴转向 |
逆时针(面向飞轮端) |

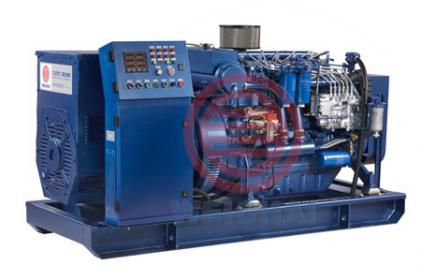

226B/WP4/WP6系列船用柴油发电机组技术参数:
额定转速(r/min) |
1500/1800 |
额定功率(kW) |
24/30/40/50/64/75/90/100/120 |
额定电压(V) |
400/440 |
额定频率(Hz) |
50/60 |
起动方式 |
电起动/气起动 |
功率因数 |
0.8(滞后) |
冷却方式 |
双循环水冷 |
调速方式 |
机械调速/机械调速加油门伺服机构/电子调速 |
226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸(马拉松发电机)
机组型号 |
A |
A1 |
B |
L |
L1 |
W |
H |
R |
D |
CCFJ24J-WJ |
600 |
100 |
550 |
1375 |
1355 |
620 |
1234 |
6 |
19 |
CCFJ30J-WJ |
600 |
100 |
550 |
1425 |
1406 |
620 |
1234 |
6 |
19 |
CCFJ40J-WJ |
600 |
243 |
550 |
1750 |
1684 |
838 |
1236 |
6 |
19 |
CCFJ50J-WJ |
600 |
243 |
550 |
1750 |
1684 |
838 |
1236 |
6 |
19 |
CCFJ64J-WJ |
800 |
240 |
742 |
1750 |
1958 |
838 |
1232 |
6 |
19 |
CCFJ75J-WJ |
800 |
240 |
742 |
2008 |
1958 |
912 |
1324 |
6 |
19 |
CCFJ90J-WJ |
800 |
240 |
742 |
2068 |
2047 |
960 |
1308 |
6 |
19 |
CCFJ100J-WJ |
800 |
240 |
742 |
2068 |
2047 |
960 |
1308 |
6 |
19 |
CCFJ120J-WJ |
800 |
240 |
742 |
2238 |
2047 |
960 |
1324 |
6 |
19 |
226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸(兰电发电机)
机组型号 |
A |
A1 |
B |
L |
L1 |
W |
H |
R |
D |
CCFJ24J-WF |
600 |
150 |
550 |
1500 |
1479 |
620 |
1234 |
6 |
19 |
CCFJ30J-WF |
600 |
150 |
550 |
1500 |
1479 |
620 |
1234 |
6 |
19 |
CCFJ40J-WF |
600 |
268 |
550 |
1804 |
1618 |
798 |
1236 |
6 |
19 |
CCFJ50J-WF |
600 |
268 |
550 |
1804 |
1618 |
798 |
1236 |
6 |
19 |
CCFJ64J-WF |
800 |
240 |
742 |
1804 |
2078 |
798 |
1236 |
6 |
19 |
CCFJ75J-WF |
800 |
240 |
742 |
2082 |
2078 |
912 |
1324 |
6 |
19 |
CCFJ90J-WF |
800 |
240 |
742 |
2192 |
2078 |
960 |
1324 |
6 |
19 |
CCFJ100J-WF |
800 |
240 |
742 |
2192 |
2078 |
960 |
1324 |
6 |
19 |
CCFJ120J-WF |
800 |
240 |
742 |
2236 |
2218 |
960 |
1324 |
6 |
19 |
226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸(斯坦福发电机)
机组型号 |
A |
A1 |
B |
L |
L1 |
W |
H |
R |
D |
CCFJ24J-WV |
600 |
150 |
550 |
1389 |
1416 |
620 |
1234 |
6 |
19 |
CCFJ30J-WV |
600 |
150 |
550 |
1465 |
1416 |
620 |
1234 |
6 |
19 |
CCFJ40J-WV |
600 |
220 |
550 |
1750 |
1641 |
838 |
1236 |
6 |
19 |
CCFJ50J-WV |
600 |
220 |
550 |
1750 |
1641 |
838 |
1236 |
6 |
19 |
CCFJ64J-WV |
800 |
240 |
722 |
1750 |
2042 |
838 |
1232 |
6 |
19 |
CCFJ75J-WV |
800 |
240 |
722 |
2008 |
2042 |
912 |
1324 |
6 |
19 |
CCFJ90J-WV |
800 |
240 |
722 |
2217 |
2042 |
960 |
1324 |
6 |
19 |
CCFJ100J-WV |
800 |
240 |
722 |
2217 |
2042 |
960 |
1324 |
6 |
19 |
CCFJ120J-WV |
800 |
240 |
722 |
2256 |
2207 |
960 |
1324 |
6 |
19 |
226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸(西门子发电机)
机组型号 |
A |
A1 |
B |
L |
L1 |
W |
H |
R |
D |
CCFJ24J-WZ |
600 |
100 |
550 |
1607 |
1586 |
620 |
1234 |
6 |
19 |
CCFJ30J-WZ |
600 |
100 |
550 |
1607 |
1586 |
620 |
1234 |
6 |
19 |
CCFJ40J-WZ |
600 |
240 |
550 |
1750 |
1891 |
838 |
1236 |
6 |
19 |
CCFJ50J-WZ |
600 |
240 |
550 |
1832 |
1891 |
838 |
1236 |
6 |
19 |
CCFJ64J-WZ |
800 |
240 |
742 |
1900 |
2175 |
838 |
1232 |
6 |
19 |
CCFJ75J-WZ |
800 |
240 |
742 |
2224 |
2175 |
912 |
1324 |
6 |
19 |
CCFJ90J-WZ |
800 |
240 |
742 |
2234 |
2207 |
960 |
1324 |
6 |
19 |
CCFJ100J-WZ |
800 |
240 |
742 |
2234 |
2207 |
960 |
1324 |
6 |
19 |
CCFJ120J-WZ |
800 |
240 |
742 |
2274 |
2207 |
960 |
1324 |
6 |
19 |
安装使用条件:
本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。
1.燃油系统
用户自备油箱应干净,无生锈和腐蚀现象并应有放油装置;
油箱出油管口位置应高于油箱底部30mm以上,油管内径不小于9mm;
机油面要求高于柴油机输油泵 -0.5~3m。
2.润滑系统
柴油机润滑系统所有零部件及管路出厂时已安装连接好,用户不能进行调整;
为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
3.冷却系统
海水泵一般柴油机出厂时配带,通过一B型皮带传动,用户可自行安装;
用户自备海水泵时,水泵性能应满足要求,冷却水流量应为10~13 /h,扬程为10~20m;外接水管直径不小于45mm。
海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
4.进排气系统
柴油机随机带空气滤清器,用户自备空气滤清器时,未污染状态最大阻力不允许超过3kPa,污染状态允许的最大阻力为5kPa。
进排气管路阻力越小越好,要求有足够管径和面积,弯曲尽量少;
外接管路的重量不能置于增压器上,应予以可靠固定。增压柴油机排气总管和消声器阻力之和不超过5kPa。
伸出舱外的进、排气管口必须有防水及杂物掉入的装置。
5.电气系统
选用远程监控仪表时,远程仪表必须与柴油发电机组监控仪表配套使用,远程仪表根据用户合同供货;
起动系统主要由起动机、仪表、充电发电机、蓄电池(用户自备)组成,用户自备蓄电池规格3、4缸为120A·h/24V,6缸160A·h/24V,根据要求连接电路。蓄电池与起动电机之间的主连接导线截面积不小于70mm2,如果导线长度超过1.5m,截面应适当增大;
气起动马达功率为6kW,带空气减压阀,压力表,油雾器等。工作压力0.8-1.0MPa,启动空气瓶(用户自备)容量80L,压力3MPa。
机组仪表可根据用户要求提供标准配置的柴油机机载仪表、机旁监控仪表、自起动监控仪表等。仪表箱严禁接到整流电源上。
机组吊装要求:
机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
机组安装要求:
1. 为保证柴油发电机组正常工作,机舱必须具有通风措施;
2. 潍柴柴油发电机组上方、柴油发电机组周围要留有足够的空间,以便柴油机操作与维护;
3. 柴油发电机组安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4. 柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5. 机组柴油机与进出水管、油管连接,需要用软管过渡,不得将管路与柴油机进行刚性连接。连接软管用户自备。
