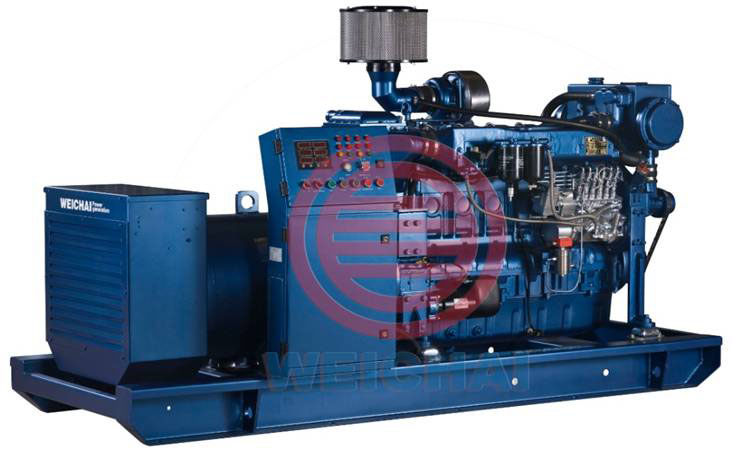

潍柴WD10/WD12/WP12/WP13系列船用发电机组

更新时间:2019-06-01 15:17  作者:品牌发电机


潍柴WD10/WD12/WP12/WP13系列船用发电机组
产品简介:
    斯太尔系列船用潍柴柴油发电机组使用WD10/WD12/WP12/WP13系列柴油机为动力,转速为1500r/min或1800r/min,配套名牌发电机,如马拉松、斯坦福、兰电、西门子等可供选择;功率范围120-300 kW,可提供CCS船检、 ZY渔检、BV船检、RS船检证书。
发电机组的配置:
    发电机:马拉松电机、斯坦福电机、兰电电机、西门子电机等,发电机绝缘等级不低于F级。
    并联功能:普通船用柴油发电机组能满足两台以上不停电负载转移,实现并车运行的需求。
    保护功能:机组具有转速、机油压力、冷却水温、机油温度等超限报警功能。
主要特点
    发电机组性能优越;
    斯太尔系列发电机组的排放可达到欧Ⅱ标准、为环保型产品、具有体积小、重量轻、功率大、油耗低、排放指标先进、噪声低、通用性强等优点。

 WD10/WD12/WP12/WP13系列柴油机的技术参数:

型式 6缸、水冷、直列、四冲程、直喷
进气方式 增压中冷
缸径/行程(mm) 126/130、126/155、127/165
总排量(L) 9.726、11.596、12.54
燃油消耗率(g/kW.h) ≤197
怠速(r/min) 650±50
稳定调速率(%) ≤3
发火顺序 1-5-3-6-2-4
起动方式 电起动/气起动
冷却方式 水冷强制循环
润滑方式 压力润滑
曲轴转向 逆时针(面向飞轮端)

  WD10/WD12/WP12/WP13系列船用发电机组的技术参数:

额定转速(r/min) 1500/1800
额定功率(kW) 150/180/200/250/280/300
额定电压(V) 400/440
额定频率(Hz) 50/60
起动方式 电起动/气起动
功率因数 0.8(滞后)
冷却方式 双循环水冷
调速方式 机械调速/机械调速加油门伺服机构/电子调速

WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(马拉松发电机)

机组型号 A A1 B L L1 W W1 H R D
CCFJ150J-WI 565 240 850 2500 2390 1004 918 1387 8 25
CCFJ180J-WI 565 240 850 2543 2541 1016 910 1618 10 25
CCFJ200J-WI 565 140 850 2540 2540 991 910 1642 8 25
CCFJ220J-WI 565 140 850 2670 2540 991 910 1642 8 25
CCFJ240J-WI 565 140 850 2670 2540 991 910 1642 8 25
CCFJ250J-WI 565 400 850 2710 2508 1108 1000 1341 8 25
CCFJ260J-WI 565 400 850 2710 2508 1108 1000 1351 8 25
CCFJ280J-WI 565 400 850 2838 2598 1134 1000 1353 8 25
CCFJ300J-WI 565 400 850 2838 2598 1134 1000 1353 8 25

  WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(兰电发电机)

机组型号 A A1 B L L1 W W1 H R D
CCFJ150J-WE 565 400 850 2712 2454 1004 918 1387 8 25
CCFJ180J-WE 565 160 850 2650 2632 1016 910 1618 10 25
CCFJ200J-WE 600 300 850 2646 2530 991 918 1642 8 25
CCFJ220J-WE 600 300 850 2850 2530 991 918 1642 8 25
CCFJ240J-WE 600 300 850 2850 2530 991 918 1642 8 25
CCFJ250J-WE 565 400 850 2746 2601 1070 1000 1341 8 25
CCFJ260J-WE 565 400 850 2746 2601 1070 1000 1351 8 25
CCFJ280J-WE 565 400 850 2785 2601 1134 1000 1353 8 25
CCFJ300J-WE 565 400 850 2785 2601 1134 1000 1353 8 25

  WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(西门子发电机)

机组型号 A A1 B L L1 W W1 H R D
CCFJ150J-WY 565 400 850 2728 2540 1004 918 1387 8 25
CCFJ180J-WY 565 400 850 2543 2540 1016 918 1618 8 25
CCFJ200J-WU 565 450 850 2613 2601 991 910 1642 8 25
CCFJ220J-WU 565 450 850 2610 2601 991 910 1642 8 25
CCFJ240J-WU 565 450 850 2610 2601 991 910 1642 8 25
CCFJ250J-WU 565 400 850 2855 2448 1133 1000 1353 8 25
CCFJ260J-WU 565 400 850 2855 2448 1133 1000 1353 8 25
CCFJ280J-WU 565 400 850 2870 2538 1134 1000 1353 8 25
CCFJ300J-WU 565 400 850 2870 2613 1134 1000 1353 8 25

  WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(斯坦福发电机)

机组型号 A A1 B L L1 W W1 H R D
CCFJ150J-WU 565 400 850 2651 2510 1004 918 1387 8 25
CCFJ180J-WU 565 400 850 2543 2510 1016 918 1618 8 25
CCFJ200J-WY 565 400 850 2540 2530 991 918 1642 8 25
CCFJ220J-WY 565 400 850 2610 2530 991 918 1642 8 25
CCFJ240J-WY 565 400 850 2610 2530 991 918 1642 8 25
CCFJ250J-WY 565 400 850 2617 2414 1108 1000 1351 8 25
CCFJ260J-WY 565 400 850 2614 2414 1108 1000 1351 8 25
CCFJ280J-WY 565 400 850 2727 2484 1134 1000 1353 8 25
CCFJ300J-WY 565 400 850 2727 2484 1134 1000 1353 8 25

  本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。

WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(马拉松电机)

型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ150J-WI 150 WD615.68CD 170 增压中冷 2500 1004 1387 2180
CCFJ180J-WI 180 WD615.46CD    204 增压中冷 2543 1016 1618 2260
CCFJ200J-WI 200/1500 WD618.42CD 235 增压中冷 2540 991 1642 2500
CCFJ220J-WI 220/1500 WD618.42CD 255 增压中冷 2670 991 1642 2500
CCFJ240J-WI 240/1800 WD618.42CD 270 增压中冷 2670 991 1642 2500
CCFJ250J-WI 250/1500 WP12CD290E201 290 增压中冷 2710 1108 1340 2500
CCFJ260J-WI 260/1500 WP12CD290E201 290 增压中冷 2710 1108 1351 2500
CCFJ280J-WI 280/1500 WP13CD385E200 350 增压中冷 2838 1134 1353 2500
CCFJ300J-WI 300/1500 WP13CD385E200 350 增压中冷 2838 1134 1353 2500

WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(兰电电机)

型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ150J-WE 150 WD615.68CD 170 增压中冷 2712 1004 1387 2350
CCFJ180J-WE 180 WD615.46CD 204 增压中冷 2650 1016 1618 2450
CCFJ200J-WE 200/1500 WD618.42CD 235 增压中冷 2646 991 1642 2535
CCFJ220J-WE 220/1500 WD618.42CD 255 增压中冷 2850 991 1642 2535
CCFJ240J-WE 240/1800 WD618.42CD 270 增压中冷 2850 991 1642 2535
CCFJ250J-WE 250/1500 WP12CD290E201 290 增压中冷 2746 1070 1341 2535
CCFJ260J-WE 260/1500 WP12CD290E201 290 增压中冷 2746 1070 1351 2535
CCFJ280J-WE 280/1500 WP13CD385E200 350 增压中冷 2785 1134 1353 2535
CCFJ300J-WE 300/1500 WP13CD385E200 350 增压中冷 2785 1134 1353 2535

WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(斯坦福电机)

型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ150J-WU 150 WD615.68CD 170 增压中冷 2651 1004 1387 2280
CCFJ180J-WU 180 WD615.46CD      204 增压中冷 2543 1016 1618 2330
CCFJ200J-WU 200/1500 WD618.42CD 235 增压中冷 2613 991 1642 2435
CCFJ220J-WU 220/1500 WD618.42CD 255 增压中冷 2610 991 1642 2435
CCFJ240J-WU 240/1800 WD618.42CD 270 增压中冷 2610 991 1642 2435
CCFJ250J-WU 250/1500 WP12CD290E201 290 增压中冷 2855 1133 1353 2435
CCFJ260J-WU 260/1500 WP12CD290E201 290 增压中冷 2855 1133 1353 2435
CCFJ280J-WU 280/1500 WP13CD385E200 350 增压中冷 2870 1134 1353 2435
CCFJ300J-WU 300/1500 WP13CD385E200 350 增压中冷 2870 1134 1353 2435

WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(西门子电机)

型号 额定功率
 kW
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ150J-WY 150 WD615.68CD 170 增压中冷 2728 1004 1387 2400
CCFJ180J-WY 180 WD615.46CD 204 增压中冷 2543 1016 1618 2500
CCFJ200J-WY 200/1500 WD618.42CD 235 增压中冷 2540 991 1642 2535
CCFJ220J-WY 220/1500 WD618.42CD 255 增压中冷 2610 991 1642 2535
CCFJ240J-WY 240/1800 WD618.42CD 270 增压中冷 2610 991 1642 2535
CCFJ250J-WY 250/1500 WP12CD290E201 290 增压中冷 2617 1108 1351 2535
CCFJ260J-WY 260/1500 WP12CD290E201 290 增压中冷 2614 1108 1351 2535
CCFJ280J-WY 280/1500 WP13CD385E200 350 增压中冷 2727 1134 1353 2535
CCFJ300J-WY 300/1500 WP13CD385E200 350 增压中冷 2727 1134 1353 2535

  本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。


主要系统安装使用技术要求

1.燃油系统:

    用户自备油箱应干净,无生锈和腐蚀现象并应有放油装置;

    油箱出油管口位置应高于油箱底部30mm以上,油管内径不小于9mm。

    柴油机油面要求高于柴油机输油泵-0.5~3m。

2.润滑系统:

  柴油机润滑系统所有零部件及管路已安装连接好,用户不能进行调整;

  为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。

3.冷却系统:

    海水泵可随机配带,通过一B型皮带传动,用户自行安装。

    用户自备海水泵时,水泵性能应满足要求,冷却水流量应为10~13 /h,扬程为10~20m。外接水管直径不小于64mm;

    海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。

4.进排气系统:

    柴油机随机带空气滤清器,用户自备空气滤清器时,额定流量应不小于规定值;

    进气管内径不应小于110mm,进气管系负压不大于2.5kPa;

    外接排气管内径不应小于150mm,尽量避免直角或急转弯,管系背压应小于2.5kPa。

    外接管路的重量不能置于增压器上,应予以可靠固定。

    伸出舱外的进、排气管口必须有防水及杂物掉入的装置。

5.电气系统:

    主要由起动机、仪表、充电发电机、蓄电池(用户自备)组成;

    蓄电池规格为2×195A·h, 仪表必须用蓄电池供电,电压DC24V;

    蓄电池与起动电机之间的主连接导线截面积不小于70mm2,如果导线长度超过1.5m,截面应适当增大;

    机组仪表可根据用户要求提供标准配置的柴油机机载仪表、机旁监控仪表、自起动监控仪表等。仪表箱严禁接到整流电源上。

    选用远程监控仪表时,远程仪表必须与柴油发电机组监控仪表配套使用,远程仪表根据用户合同供货;

    气起动马达功率为6kW,带空气减压阀,压力表,油雾器等。工作压力0.8-1MPa,启动空气瓶(用户自备)容量80L,压力3MPa。

机组吊装要求:

    机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。

    机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。

机组安装要求:

1. 为保证柴油机正常工作,机舱必须具有通风措施;

2. 柴油机上方、柴油机前后要留有足够的空间,以便柴油机操作与维护;

3.潍柴柴油发电机组可以直接安装在船上的金属底座上,安装底座要平,柴油安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。

4. 柴油发电机组装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。

5. 柴油发电机组与进出水管、油管连接,需要用软管过渡,不得将管路与机组进行刚性连接。
