潍柴170系列船用柴油发电机组

更新时间:2019-06-01 15:29  作者:品牌发电机

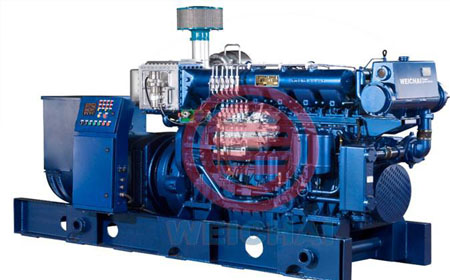

潍柴170系列船用柴油发电机组
产品简介:
    170Z系列船用潍柴柴油发电机组使用我公司170Z柴油机为动力,配套兰电、马拉松、西门子等名牌发电机,转速为1000r/min、1200r/min、1500r/min,功率范围为250kW-400kW,可提供CCS船检证书,ZY渔检证书。
发电机组的配置:
发电机:选用国内知名品牌兰电、马拉松、西门子等发电机,绝缘等级不低于F级。
并联功能:普通船用柴油发电机组能满足两台以上不停电负荷转移,实现并车运行的需求。
保护功能:机组具有转速、机油压力、水温、机油温度超限报警四保护功能。
主要特点
发电机组性能优越;170Z系列发电机组具有结构紧凑、功率大、操作维修简单、动力性及可靠性好等优点。
发电机安全可靠;
发电机组选用知名品牌的发电机,如兰电、马拉松、西门子等,发电机绝缘等

170Z系列柴油机的技术参数

型式 6缸/8缸、水冷、直列、四冲程、直喷
缸径/行程(mm) 170/200
总排量(L) 27.24/36.32
压缩比 14.5:1
燃油消耗率(g/kW.h) ≤197
稳定调速率(%) ≤5
起动方式 电起动/气起动
噪声dB(A) ≤112
润滑方式 压力润滑
进气方式 增压/增压中冷
曲轴转向 逆时针(面向飞轮端)

170Z系列船用柴油发电机组的技术参数

额定转速(r/min) 1000、1500/1200
额定功率(kW) 250/300/350/400
额定电压(V) 400/440
额定频率(Hz) 50 /60
起动方式 电起动/气起动
功率因数 0.8(滞后)
冷却方式 双循环水冷
调速方式 机械调速加油门伺服机构/电子调速



170系列发电机组安装及外形尺寸(兰电发电机)

机组型号 A
mm
A1
mm
B
mm
L
mm
L1
mm
W1
mm
W
mm
H
mm
R
mm
D
mm
CCFJ250J-WD
6170/1000rpm
560 408 960 3596 3408 1050 1146 1909 12 27
CCFJ300J-WD
6170/1000rpm
560 408 960 3596 3408 1050 1146 1909 12 27
CCFJ400J-WD
8170/1000rpm
596 560 1000 4828 4538 1050 1186 2004 16 27
CCFJ350J-WD
61701500rpm
560 408 960 3596 3408 1050 1146 1909 12 27
CCFJ400J-WD1
6170/1500rpm
560 408 960 3596 3408 1050 1146 1909 12 27
CCFJ500J-WD
8170/1500rpm
596 560 990 4828 4538 1050 1186 2004 16 27
CCFJ600J-WD
8170/1500rpm
596 560 990 4828 4538 1050 1186 2004 16 27

170系列发电机组安装及外形尺寸(马拉松发电机)

机组型号 A
mm
A1
mm
B
mm
L
mm
L1
mm
W1
mm
W
mm
H
mm
R
mm
D
mm
CCFJ250J-WH
6170/1000rpm
560 408 960 3546 3358 1050 1146 1909 10 27
CCFJ300J-WH
6170/1000rpm
560 408 960 3546 3358 1050 1146 1909 12 27
CCFJ400J-WH
8170/1000rpm
560 560 960 4778 4488 1050 1146 1954 14 27
*CCFJ350J-WH
6170/1500rpm
560 408 960 3546 3358 1050 1146 1909 12 27
*CCFJ400J-WH1
6170/1500rpm
560 408 960 3546 3358 1050 1146 1909 12 27
CCFJ500J-WH
8170/1500rpm
560 560 1200 4478 4488 1050 1146 1954 16 27
CCFJ600J-WH
8170/1500rpm
560 560 1200 4478 4488 1050 1146 1954 16 27

170系列发电机组安装及外形尺寸(西门子发电机)

机组型号 A
mm
A1
mm
B
mm
L
mm
L1
mm
W1
mm
W
mm
H
mm
R
mm
D
mm
CCFJ300J-WX
6170/1000rpm
560 700 1200 3784 3597 1284 1380 1909 12 27
CCFJ400J-WX
8170/1000rpm
560 560 1200 4468 4212 1290 1386 2004 16 27
*CCFJ350J-WX
61701500rpm
560 408 1050 3540 3320 1146 1242 1909 12 27
*CCFJ400J-WX1
6170/1500rpm
560 408 960 3467 3235 1050 1146 1909 12 27
CCFJ500J-WX
8170/1500rpm
560 560 1200 4468 4212 1300 1406 2004 16 27
CCFJ600J-WX
8170/1500rpm
560 560 1200 4468 4212 1300 1406 2004 16 27

  本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。


170系列船用柴油发电机组型谱表(兰电发电机)

型号 额定功率/转速
kW/rpm
柴油机型号 柴油机额定功率kW 进气方式 长×宽×高
mm
重量
kg
CCFJ250J-WD 250/1000 X6170ZC-02A 280 增压中冷 3596×1146×1909 6800
CCFJ300J-WD 300/1000 X6170ZC-013
X6170ZC-06
330 增压中冷 3596×1146×1909 6900
CCFJ350J-WD 350/1500 X6170ZC 390 增压中冷 3596×1146×1909 6900
CCFJ400J-WD1
(6170)
400/1500 X6170ZC-21 456 增压中冷 3596×1146×1909 6950
CCFJ400J-WD
(8170)
400/1000 X8170ZC 441 增压中冷 4428×1186×2004 8200
CCFJ500J-WD
(8170)
500/1500 X8170ZCD600-4 600 增压中冷 4191×1186×2004 8200
CCFJ600J-WD
(8170)
600/1500 X8170ZCD660-4 660 增压中冷 4468×1186×2004 8500

170系列船用柴油发电机组型谱表(马拉松发电机)

型号 额定功率/转速
kW/rpm
柴油机型号 柴油机额定功率kW 起动方式 长×宽×高
mm
重量
kg
CCFJ250J-WH 250/1000 X6170ZC-02A 280 增压中冷 3546×1146×1909 6700
CCFJ300J-WH 300/1000 X6170ZC-013
X6170ZC-06
330 增压中冷 3546×1146×1909 6800
*CCFJ350J-WH 350/1500 X6170ZC 390 增压中冷 3546×1146×1909 6800
*CCFJ400J-WH1
(6170)
400/1500 X6170ZC-21 456 增压中冷 3546×1146×1909 6850
CCFJ400J-WH
(8170)
400/1000 X8170ZC 441 增压中冷 4878×1146×1954 8100
CCFJ500J-WH
(8170)
500/1500 X8170ZCD600-4 600 增压中冷 4468×1146×2004 8200
CCFJ600J-WH
(8170)
600/1500 X8170ZCD660-4 660 增压中冷 4828×1146×2004 8300

170系列船用柴油发电机组型谱表(西门子发电机)

型号 额定功率/转速
kW/rpm
柴油机型号 柴油机额定功率kW 起动方式 长×宽×高
mm
重量
kg
CCFJ300J-WX 300/1000 X6170ZC-013
X6170ZC-06
330 增压中冷 3646×1146×1909 6900
*CCFJ350J-WX 350/1500 X6170ZC 390 增压中冷 3646×1146×1909 7000
*CCFJ400J-WX1
(6170)
400/1500 X6170ZC-21 456 增压中冷 3646×1146×1909 7000
CCFJ400J-WX
(8170)
400/1000 X8170ZC 441 增压中冷 4468×1406×2004 8300
CCFJ500J-WX
(8170)
500/1500 X8170ZCD600-4 600 增压中冷 4468×1406×2004 8300
CCFJ600J-WX
(8170)
600/1500 X8170ZCD660-4 660 增压中冷 4468×1406×2004 8500

  注:标"*"机组可以选BV证书。本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。

主要系统安装使用技术要求

1.燃油系统:
    燃油箱用户自备,油箱位置应使油箱中的最低油面不低于输油泵0.5m,油管越长,油箱位置要求越高,最高位置应以保证低压油路各密封处不渗油为限。油管内径不得小于10mm。
    油箱必须带过滤装置,进油管应加阀门,方便柴油机维修
2.润滑系统:
    柴油机润滑系统所有零部件及管路已安装连接好,用户不能进行调整;
    为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
3.冷却系统:
    海水泵可随机配带,用户自备海水泵时,水泵性能应满足要求,柴油机转速1000转/分时,冷却水流量应为15~20 /h。外接水管直径不小于71mm;
    海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
4.进排气系统:
    柴油机随机带空气滤清器,用户自备空气滤清器时,额定流量应不小于0.4m3/s,滤清效率不低于99.5%。
    进、排气管路设计应光滑、顺畅,长度不宜太长,尽量避免直角或急转弯,降低进排气阻力;
    外接进气管时,进气管直径要求不小于φ130mm,进气管系的负压不大于2.5kPa。
    排气管内径不小于φ165mm,管系背压不大于3.0kPa;
    进、排气管系都必须进行适当支撑,避免增压器承受过大载荷;在涡轮壳出口法兰与外接排气管之间要安装波纹膨胀管。在离涡轮出口小于1.2m的管路上应设置一个辅助支撑。
    伸出机舱外的进、排气口必须有防水措施,避免雨、水进入进、排气管内。
5.启动系统:
    起动电机功率11kW,工作电压24V。
    起动蓄电池用户自备,容量不低于280 A·h(可选用6-Q-140,6-Q-150,6-Q-180)。
    蓄电池与起动电机之间的主连接导线截面积不小于70mm2,如果导线长度超过1.5m,截面应适当增大。
    气动起动机功率9.7kW,工作气压0.7~0.9MPa,起动空气瓶容量为80L,2只,压力3MPa;
    各元件之间的气流管路直径应大于25mm。
6.仪表和监控系统:
    监控系统必须由蓄电池供电,蓄电池容量不小于150 A·h;
    机组安装在机械仪表盘上的磁电式转速表不通电时处于自由状态,指针不指零,此为正常现象;
    仪表箱电源严禁连接在整流电源上。
机组吊装要求:
    机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
    机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
机组安装要求:
1.为保证柴油发电机组正常工作,机舱必须具有通风措施;
2.柴油发电机组安装时,柴油机顶部要留有足够的空间,以便用于活塞、连杆的拆装。活塞连杆的吊缸高度从曲轴中心算起必须大于1.4m。柴油机前端应留出不小于1.6m的空间,以保证从机体内抽出凸轮轴。
3. 柴油发电机组可以直接安装在船上的金属底座上,安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲或变形。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4.柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5.柴油发电机组与水管、油管、气管连接时,需要用软管过渡,不得将管路与机组进行刚性连接。
